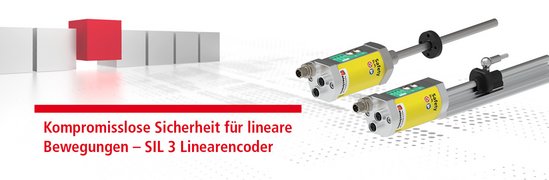

Kompromisslose Sicherheit für lineare Bewegungen – SIL 3 Linearencoder
Absolute Präzision trifft auf höchste funktionale Sicherheit: Das neue Linearmesssystem mit SIL3 / PLe von TR Electronic.
TR Electronic erweitert sein Portfolio im Bereich der Funktionalen Sicherheit um eine echte Innovation: Ein vollständig zertifiziertes Linearmesssystem, das die strengen Anforderungen nach SIL3 bzw. PLe (sowie SIL2/PLd) erfüllt. Damit schließt TR Electronic die Lücke in
Anwendungen, bei denen lineare Bewegungen direkt und absolut sicher überwacht werden müssen. Das System basiert auf einer hochzuverlässigen, redundanten Abtastung, bei der zwei unabhängige Messsysteme geschützt in einem einzigen Rohr oder Profil untergebracht sind.
Echt absolut, berührungslos und verschleißfrei
Die Neuentwicklung vereint maximale Sicherheit mit den bewährten mechanischen Vorteilen der Linearmessysteme von TR Electronic. Die Abtastung erfolgt echt absolut, berührungslos und komplett verschleißfrei.
Da es keine systembedingte Geschwindigkeitsbegrenzung gibt, hält das Messsystem auch mit hochdynamischen Prozessen mühelos Schritt. Anwendern steht das System flexibel als Rohrvariante oder Profilvariante zur Verfügung und liefert Positionsdaten mit einer Auflösung von 0,01 mm.
Sichere Kommunikation und smarte Diagnose
Die Übertragung der sicheren Daten erfolgt direkt über PROFINET und PROFIsafe (PROFIsafe-Adresstyp 2). Für maximale Verfügbarkeit im Netzwerk sorgen integrierte Features wie das Medienredundanz-Protokoll (MRP). Der Hochlauf einer Anlage wird durch Fast Start-Up (FSU) erheblich beschleunigt. Zudem ist das System mit dem standardisierten PNO Encoder-Profil (Klasse 3/4) sowie der Systemredundanz S2 perfekt auf moderne Steuerungslandschaften vorbereitet.
Für einen dauerhaft sicheren Betrieb verfügt das Messsystem über interne Hardware-Diagnosen sowie eine kontinuierliche interne Signalprüfung auf Plausibilität und Qualität. Auch ein schneller Messkanal für hochpräzise Regelungen sowie eine sichere Preset-
Schnittstelle sind direkt integriert. Inbetriebnahme und Service werden komfortabel über das TCI Device Tool abgewickelt.
Gerüstet für Cyber Security und die neue Maschinenverordnung Mit Blick auf die Zukunft ist das SIL3-Linearmesssystem bereits ab Werk konform zum Cyber Resilience Act (CRA) sowie zur neuen Maschinenverordnung (MVO 2027) ausgelegt und erfüllt die Kriterien
der Profinet Security Class 1.
PROFINET Security Class 1 bettet aktuellste Sicherheitsmechanismen im PROFINET-Protokoll ein und sichern die einzelnen Komponenten und die GDSML-Datei vor unbeabsichtigtem Zugriff. Damit wird die Verfügbarkeit der Kommunikation erhöht und eine robuste Verbindung zwischen Endgerät und Steuerung unterstützt. Die Lineargeber LM_I46+FS mit PROFINET profitieren dank einer Systemredundanz Stufe S2 von den Möglichkeiten, die sogenannte „H“-Steuerungen bieten: Der Lineargeber hat gleichzeitig aktive Verbindungen zu beiden Instanzen der sicheren Steuerung, so dass bei Schwierigkeiten in einer Instanz der Betrieb nahtlos von der anderen Instanz aufrechterhalten werden kann. Damit erhöht sich die Verfügbarkeit der Gesamtanlage bei gleichzeitig gewährleisteter Funktionaler Sicherheit.
Anwendungsbereiche
Das neue SIL3-Linearmesssystem ist überall dort unverzichtbar, wo Mensch und Maschine eng zusammenarbeiten und schwerste Lasten sicher bewegt werden müssen. Typische Einsatzgebiete sind:
- Gleisbaumaschinen und Tunnelbohrmaschinen
- Baumaschinen im harten Außeneinsatz.
- Moderne Entertainment- und Veranstaltungstechnik, bei der Lasten über Personen transportiert oder Personen bewegt werden.
Durch die Erfüllung der neuen Maschinenverordnung bietet TR Electronic Maschinenbauern schon heute die Rechtssicherheit, die für zukünftige Anlagengenerationen zwingend gefordert ist.
Das SIL3-Linearmesssystem LM_I 46+FS zusammengefasst:
Die Sicherheits-Highlights:
- Zertifizierte Sicherheit: Volle Unterstützung für Anwendungen nach SIL3/PLe und SIL2/PLd
- Redundantes Design: Zwei komplett unabhängige Abtastsysteme in einem Rohr (2 in 1)
- Zukunftssicher: Konform zu Cyber Resilience Act (CRA) und der neuen Maschinenverordnung (MVO 2027)
Allgemeine Produkteigenschaften:
- Abtastung: Berührungslos, verschleißfrei, echt absolut und ohne systembedingte Geschwindigkeitsbegrenzung
- Präzision: Hochgenaue Auflösung von 0,01 mm
- Bauform: Erhältlich als robuste Rohrvariante oder Profilvariante
Konnektivität & Protokolle:
- Schnittstellen: PROFIsafe über PROFINET (PROFIsafe-Adresstyp 2)
- Netzwerk-Features: Fast Start-Up (FSU), Medienredundanz (MRP)
- Profile & Security: PNO Encoder-Profil (KL 3/4) und Profinet Security Class 1, Systemredundanz S2
Diagnose & Integration:
- Kontinuierliche Signalprüfung (Plausibilität/Qualität) und interne Hardware-Diagnose
- Separater, schneller Messkanal für dynamische Regelungen
- Sichere Preset-Schnittstelle und Konfiguration via TCI Device Tool
