Montagevarianten für Absolutdrehgeber
Vollwellen-Absolutdrehgeber
Die Vollwelle, oder auch feste Welle genannt, ermöglicht eine verdrehsichere Montage und ist eigentlich schon so normal, dass man nichts weiter darüber schreiben kann - aber bei uns gibt es die Vollwellen nicht nur glatt, sondern auch mit Fläche oder Nut/Feder, metrisch und für den US-Markt im Zoll-Raster.

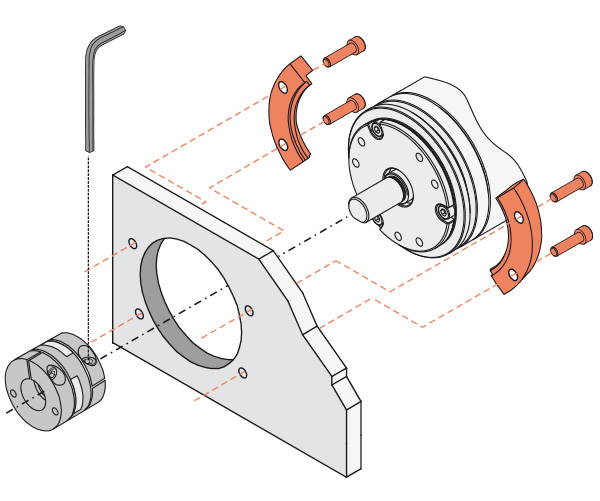

Spannpratzen – die Fixierung des jeweiligen Absolutdrehgebers an der Maschine erfolgt durch…
… Klemmung des Flansches
… direkte Verschraubung des Flansches
… Verschraubung am Flansch angebrachter Spannpratzen
… Verschraubung am Flansch angebrachter Servoklammern
Dabei übernimmt jeweils ein Zentrierbund mit der Passung f7 die Zentrierung zur Welle.
Hohlwellen-Absolutdrehgeber
Sowohl als glatte Welle als auch mit Nut/Feder. Je nach Bauform bis zu 80 mm Durchmesser.

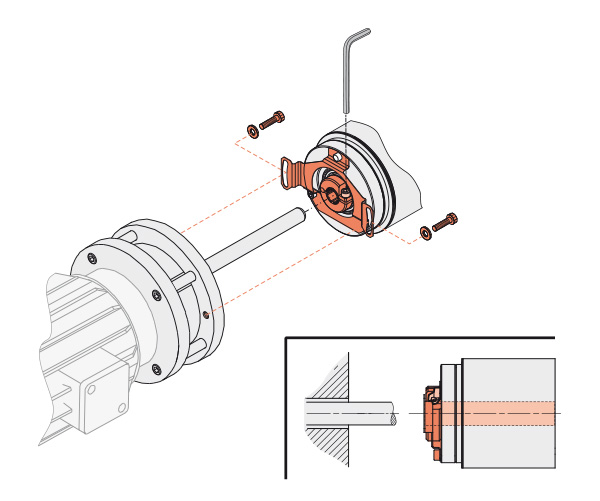

Drehmomentstütze mit Klemmring (flanschseitig) - die Fixierung des jeweiligen Absolutdrehgebers an der Maschine erfolgt durch…
… Stift-Nut axial (auch mit kundenseitigem Stift) mit Klemmring
(flansch- oder haubenseitig)
... Stift-Nut radial mit Klemmring (flansch- oder haubenseitig)
... Drehmomentstütze mit Klemmring (siehe Bild) (flansch- oder haubenseitig)
Sacklochwellen-Absolutdrehgeber
Sowohl als glatte Welle als auch mit Nut/Feder. Bietet gegenüber der durchgehenden Hohlwelle Vorteile, da keine zweite Öffnung abzudichten ist. Daher prinzipiell für höhere Drehzahlen geeignet als die durchgehende Hohlwelle.

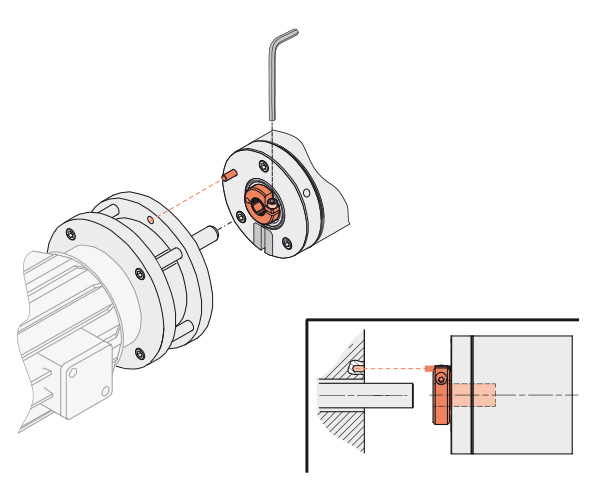

Stift-Nut axial (Stift am Drehgeber) mit Klemmring - die Fixierung des jeweiligen Absolutdrehgebers an der Maschine erfolgt durch…
... Stift-Nut axial (Stift am Encoder oder kundenseitig) oder radial
- mit Klemmring
- mit axialer Schraube
- mit Kerbnut und axialer Schraube
... Stift-Nut radial
- mit Klemmring
- mit axialer Schraube
- mit Kerbnut und axialer Schraube
... Drehmomentstütze
- mit Klemmring
- mit axialer Schraube
- mit Kerbnut und axialer Schraube

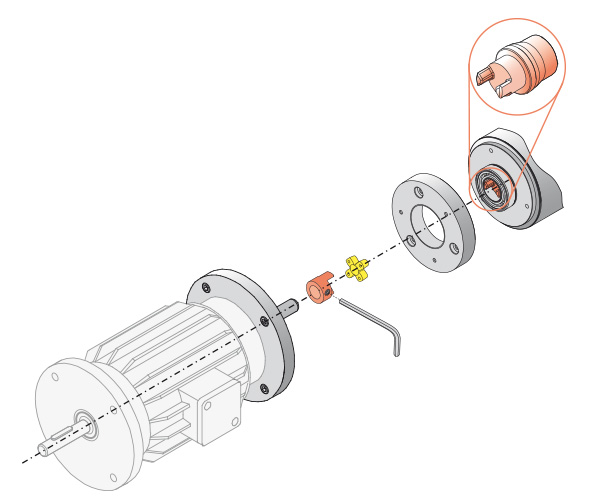

Absolutdrehgeber mit integrierter Kupplung
Vereint die verdrehsichere Montage eines Vollwellen-Positionsgebers mit der kompakten Bauform eines Sacklochwellen-Positionsgebers. Vibrationen und Wellenschlag werden von dem Kreuzkuppelelement aus Kunststoff (PU) ausgeglichen.
Die Fixierung des jeweiligen Absolutdrehgebers an der Maschine erfolgt durch…
… im Absolutdrehgeber integriertes Kupplungsstück mit PU-Kupplungselement

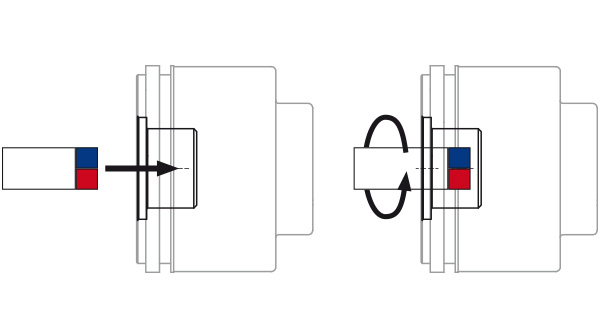

Fremdlagerung
TR-Electronic konstruiert und fertigt den Magnethalter kundenspezifisch passgenau für Ihre Anwendung und liefert diesen mit eingebautem Magnet.
Der Magnethalter ist nicht im Lieferumfang enthalten, bitte separat bestellen. Magnethalter in anderen Dimensionen werden nach Kundenspezifikationen konstruiert und geliefert. Weitere Informationen über die Lage- und Rundlauftoleranz finden Sie in den einzelnen Datenblättern.
Montagehinweise: Magnethalter für CMF36S, CDF36S, IMF36
