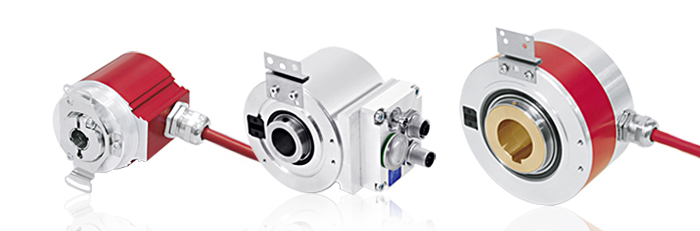

Hohlwellen bis 50 mm
Die Hohlwellendrehgeber von TR-Electronic liefern, ohne Batterien und Zähler, sofort beim Einschalten einen aktuell gültigen Positionswert. Der Drehgeber wird grundsätzlich von der durchgehenden Welle getragen. Als Verdrehsicherung dient entweder eine kompakte Drehmomentstütze aus Federblech oder ein Passstift für flanschseitige Nut.
Mit den drei Familien 58, 80 und 110 werden Wellendurchmesser von 8 bis 50 mm abgedeckt, jeweils mit der Schnittstellenvielfalt, wie Sie sie von TR-Electronic erwarten. Zwei Auflösungsklassen passen sich optimal an Ihre messtechnischen Anforderungen an: CEH bis 15 bit je Umdrehung und COH bis 18 bit je Umdrehung. Dabei werden bis zu 256.000 Umdrehungen absolut erfasst.
Auch unsere sicherheitsgerichteten Drehgeber erhalten Sie in einer Variante mit durchgehender Hohlwelle bis 20 mm.

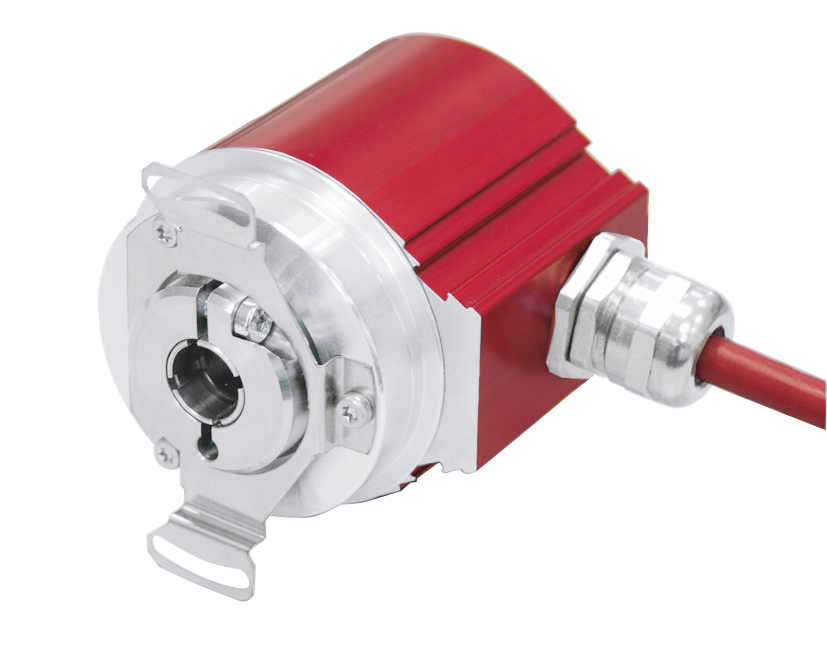

C_H58
| Hohlwellen-Drehgeber im Standardmaß 58 mm mit 12 mm Hohlwelle | |
| programmierbar | |
| Messbereich bis 36 bit | |
| Zum Produktselektor |

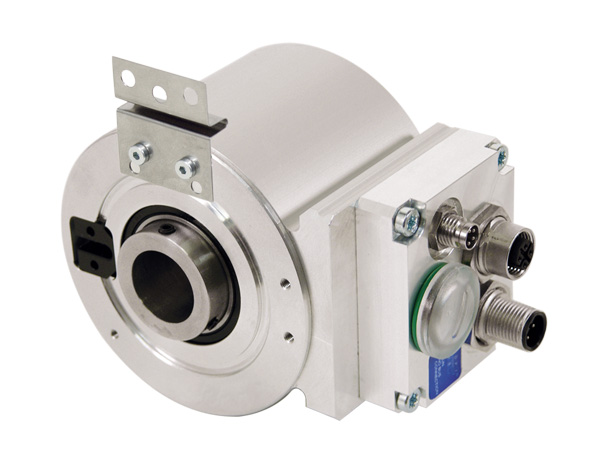

C_H80
| kompakter und robuster Hohlwellen-Drehgeber mit 27 mm Hohlwelle, bis 25 mm mit Nut | |
| geringere Wellendurchmesser werden über Einsätze realisiert | |
| programmierbar | |
| Messbereich bis 36 bit | |
| Zum Produktselektor |

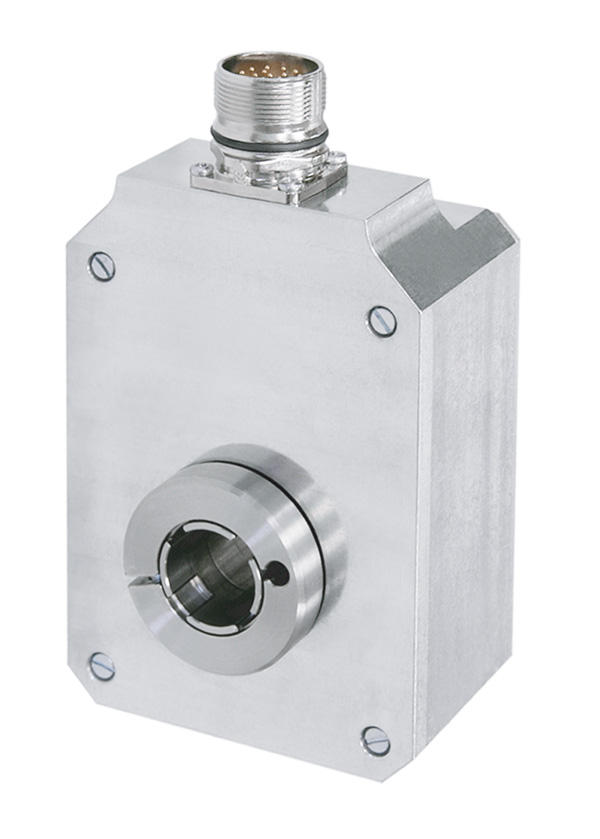

Q_H80
| dank größerem Bauraum Platz für komplexe Schnittstellenkombinationen (Feldbus + SSI, Kommutierungssignale…) | |
| auch mit redundant ausgeführter Singleturn-Abtastung als QDH80 | |
| Zum Produktselektor |

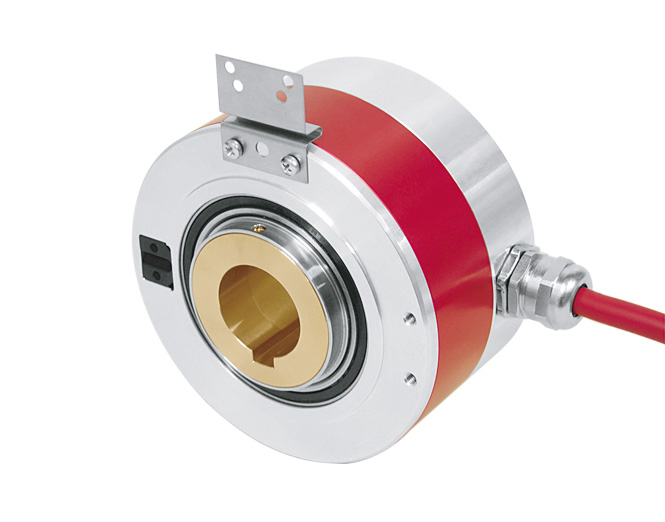

C_H110
| robuster Hohlwellen-Drehgeber mit 50 mm Hohlwelle | |
| geringere Wellendurchmesser werden über Einsätze realisiert | |
| programmierbar | |
| Messbereich bis 36 bit | |
| Zum Produktselektor |

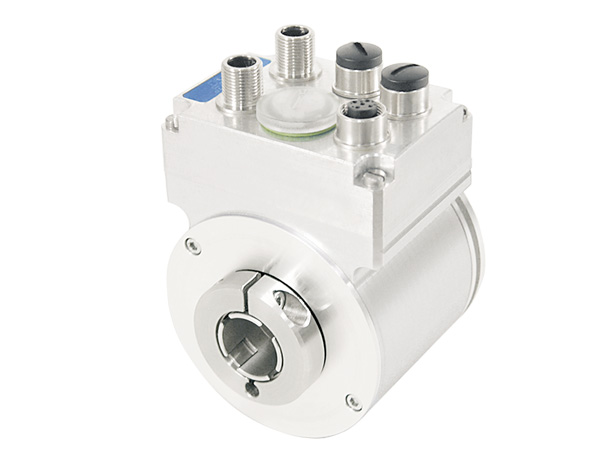

CDH75
| Drehgeber mit integrierter Sicherheit SIL3 PLe | |
| Positions- und Geschwindigkeitssignal direkt per PROFIsafe (PROFIBUS, PROFINET) oder openSAFETY (Powerlink) in sichere Steuerungen | |
| Zum Produktselektor |
Alle Standard-/Kompaktdrehgeber mit Hohlwelle von TR-Electronic im Überblick:
