Bohrerbruchkontrolle

Bohrerbruchkontrolle

Für Dreh- und Fräsmaschinen, Bearbeitungszentren und Rundtaktmaschinen

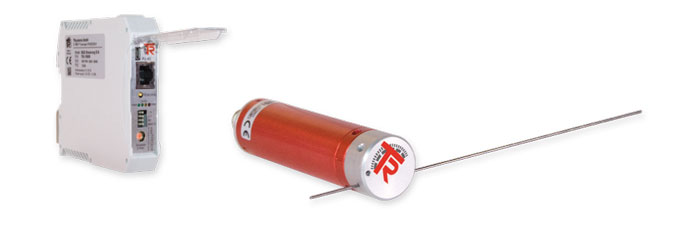

Das BQS 224 Bohrerbruch-Kontrollsystem von TRsystems ist eine äußerst sinnvolle Ergänzung für Dreh- und Fräsmaschinen, Bearbeitungszentren und Rundtaktmaschinen. Die Komplettlösung besteht aus Sensor- und Steuerungsmodul.

Der BQS 224 Sensor tastet zuverlässig ihr Werkzeug oder Werkstück auf Anwesenheit und Maß ab. Durch ein mehrstufiges Dichtungssystem ist die Bohrer-Bruchkontrolle allen Anforderungen der klassischen Metallverarbeitung gewachsen: Emulsionen, Schmierstoffe, aggressive Kühlmittel, Feinstaub und Späne können dem Sensor nichts anhaben. Mit bis zu 10 Millionen Zyklen ist der BQS 224 äußerst langlebig. Die Tastnadelaufnahme besitzt einen Durchmesser von 1,2 mm und ist variabel bis zu einer Länge von max. 165 mm einstellbar.

So profitieren Sie vom BQS 224 Bohrerbruch-Kontrollsystem

  • Weniger Anlagenausfälle, Ausschuss und Folgeschäden durch zuverlässige Werkzeugüberwachung
  • Einfache Montage und Wartung durch kompakte Bauform und einfache Konstruktion
  • Beständiges eloxiertes Gehäuse
  • Lange Lebensdauer mit bis zu 10 Mio. Zyklen durch mehrstufiges Dichtungskonzept und robuste Konstruktion

BQS 224 Sensor

Ihre Vorteile:

  • Kosten sparen durch zuverlässige Werkzeugüberwachung
  • kompakte Bauform mit hoher Dichtigkeit
  • Ausschuss vermeiden und Folgeschäden ausschließen
  • einfache Montage, leichter Zugriff
  • beständiges und eloxiertes Aluminium-Gehäuse
  • mehrstufiges Dichtungskonzept
Technische Daten
Schutzart IP68
GehäuseAluminium, eloxiert
Lebensdauerbis zu 10 Mio. Zyklen
Abtastwinkel15° ... 300° beidseitig
SörfestigkeitDIN EN 61000-4-4
Umgebungstemperatur    0 ... +80 °C


Abmessungen
Länge116,5 mm
Durchmesser24 mm
Gewicht (mit Tastnadel)128,8 g

BQS Steuerung E/A

Ihre Vorteile:

  • einfache Handhabung
  • kompakte Bauform
  • DIN Hutschienen Aufnahme
  • USB 2.0 - updatefähig
  • LED Anzeige - Power, OK, KO, Error
  • 4 digital Eingänge
  • 4 digital E/A (frei programmierbar)
  • 12W Schaltleistung
  • kurzschlussfeste Ausgänge

Systemkoffer

BeschreibungArtikelnummer
BQS 224792-10001
BQS Steuerung E/A792-10002
BQS Paddel (Prüfnadel)49 931 005
BQS Spannzange 49 931 006
BQS Flanschplatte49 931 007
Anschlusskabel 2 m620 001 587
Senkkopfschraube M4x1027 003 037
Inbusschlüssel SW 1,549 930 050
Busverbinder62 005 278
USB-Kabel 1 m (Firmware-Update)   64 070 427
USB-Stick 2 GB68 000 019
Nützliche Informationen



Prospekte

_Produktinformation BQS
_Überblick BQS

Datenblätter

_Sensor BQS
_Steuerung E/A BQS
_Übersichtsblatt BQS

Kontakt

Für weitere Informationen oder spezifische Anfragen wenden Sie sich vertrauensvoll an unser TRS-Vertriebsteam.
